Máy làm sạch siêu âm OEM, Bộ lọc thông minh Die Đúc Thiết bị dây chuyền sấy chân không

Điều khiển PLC OEM mới Hoàn toàn tự động Bộ lọc thông minh Khuôn đúc siêu âm Làm sạch chân không Thiết bị dây chuyền sấy khô

Tên thiết bị: Hoàn toàn tự động làm sạch siêu âm Dây chuyền sấy chân không
II. Mẫu thiết bị: HS-5288AFG
3. Loại thiết bị và ý nghĩa:
Model: HS-5288AFG
Ý nghĩa: (HS) đề cập đến Hongshun Thiết bị tự động Công ty TNHH; (5) đề cập đến tổng cộng năm khe chức năng của toàn bộ máy.
(288) đề cập đến tổng số 288 đầu dò siêu âm; (AFG) dùng để chỉ máy làm sạch tự động không chuẩn
IV. Ứng dụng của thiết bị: để làm sạch bề mặt phôi chính xác, sấy phôi, kích thước phôi: thông số kỹ thuật khác nhau, xem đối tượng vật lý
Thứ năm, công suất thiết bị: cứ sau 5-10 phút ra khỏi rổ, nhịp điều chỉnh. Các thiết bị có thể làm việc hai ca một ngày liên tục.
Yêu cầu về chức năng và độ sạch:
1. Yêu cầu về độ sạch: làm sạch bề mặt phôi, bản thân nó không thể bị biến màu và bị ăn mòn. Không có dầu, bụi và các chất gây ô nhiễm khác có thể được tìm thấy trên bề mặt phôi sau khi làm sạch.
2. Yêu cầu xử lý bề mặt: đồng đều, không bám bẩn, vết bẩn;
3. Yêu cầu sấy: để đạt được độ khô bề mặt của phôi sau khi làm sạch.
7. Chế độ truyền: truyền tự động thao tác.

8. Quy trình vệ sinh và bảng cấu hình:
1: Lưu lượng quá trình: Đang tải → 1 # chất tẩy rửa siêu âm → 2 # làm sạch siêu âm nước đô thị → 3 lần rửa siêu âm nước đô thị → 4 # rửa nước nóng → sấy khô chân không 5 # → Không tải
2: Mô tả thiết bị

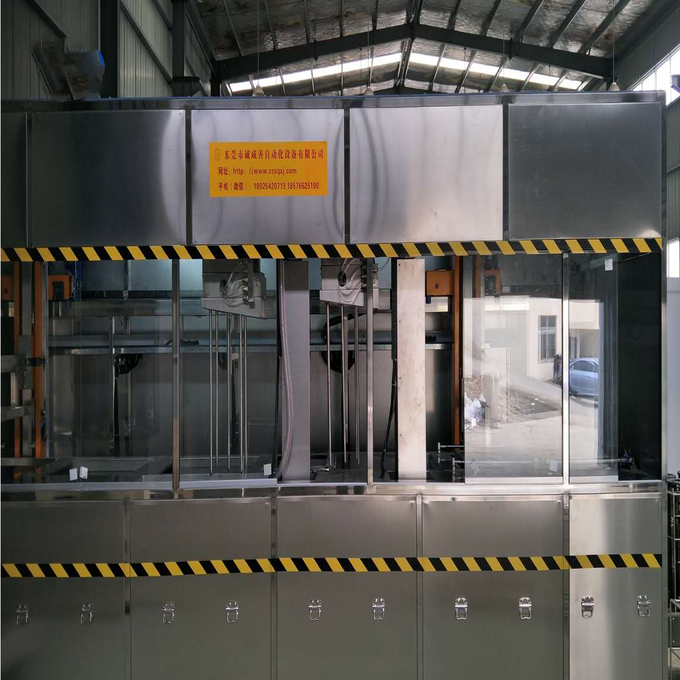

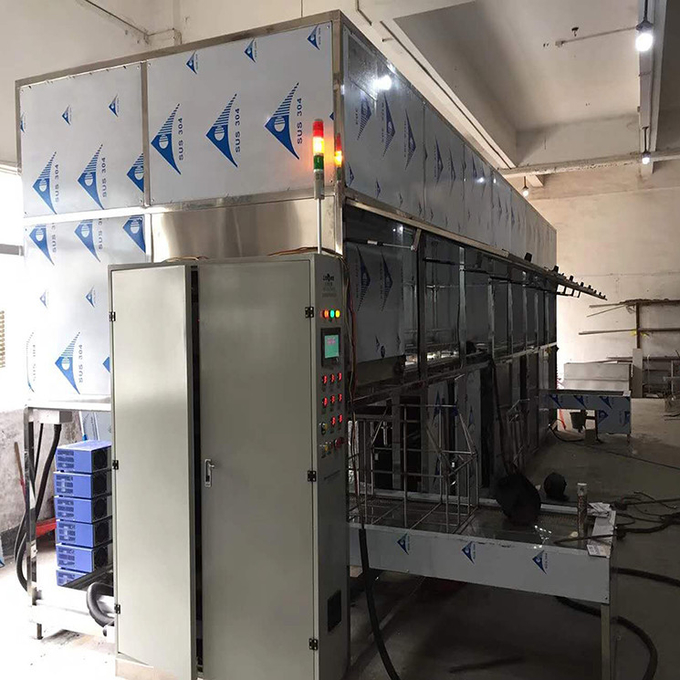

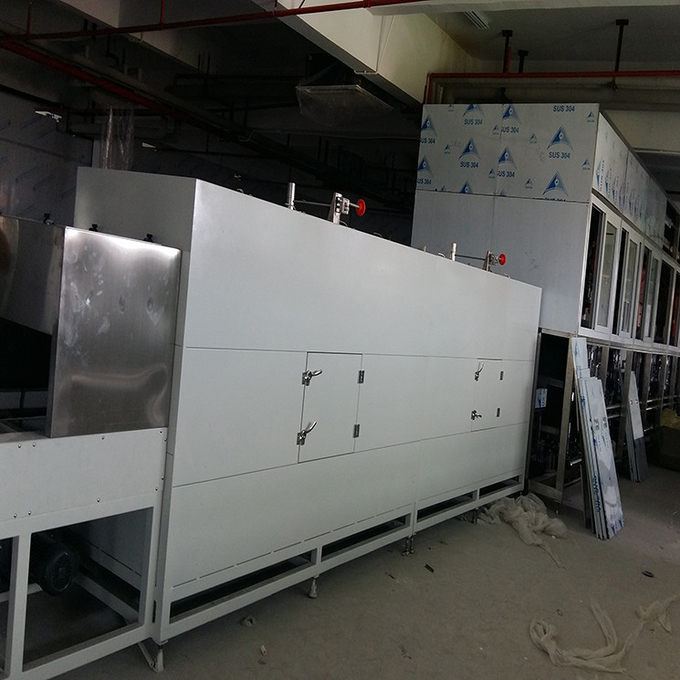

Máy làm sạch là một máy làm sạch siêu âm hoàn toàn tự động. Quá trình làm sạch được kiểm soát bởi PLC. Sáu dây chuyền làm sạch bao gồm bể làm sạch siêu âm, bể rửa và thiết bị sấy làm bằng thép không gỉ. Người vận hành đặt giỏ làm sạch với phôi vào bể làm sạch. Bộ điều khiển cổng lần lượt mang phôi đến từng quy trình làm việc, và thực hiện một loạt việc làm sạch và sấy khô cho phôi. Một quy trình làm sạch, cấu trúc cụ thể được thể hiện trong các bản vẽ và mô tả sau đây.
3: Nguyên tắc cơ bản và đặc điểm của siêu âm
Tín hiệu điện siêu âm 28KHZ do máy phát siêu âm tạo ra được chuyển thành dao động cơ học có cùng tần số thông qua hiệu ứng áp điện của đầu dò và phát ra trong dung dịch làm sạch dưới dạng sóng cơ siêu âm. Do tác động xen kẽ của các vùng áp suất dương và âm trong quá trình truyền sóng cơ học siêu âm, nhiều bong bóng siêu nhỏ ở hơn 1000 áp suất khí quyển được tạo ra và phát nổ bất cứ lúc nào, dẫn đến sự bắn phá áp suất cao cục bộ trên bề mặt chất tẩy rửa , nguyên nhân gây ra sự bong tróc nhanh chóng của bụi bẩn trên bề mặt và các kẽ hở của vật thể. Đây là "hiệu ứng xâm thực" đặc biệt đối với việc làm sạch siêu âm.
4: Cấu hình hệ thống xử lý nước thải phù hợp, sử dụng phương pháp chưng cất áp suất thấp (tách dầu-nước), các yêu cầu cụ thể như sau.
(1) Không ít hơn 300 lít nước thải được xử lý mỗi ngày và một cửa xả chất thải rắn đơn giản được thiết lập để ngăn chặn tắc nghẽn đường ống.
(2) Tỷ lệ chất lỏng cô đặc trong xử lý nước thải không quá 10%.
(3) Đảm bảo rằng việc xả nước thải đáp ứng Tiêu chuẩn xả nước công nghiệp quốc gia "Tiêu chuẩn xả nước thải toàn diện".
(4) Thiết lập các chức năng tùy chọn của xử lý hàng thẳng và bộ lọc;
(5) Thiết kế và lắp đặt theo tình hình thực tế của Bên A (cả hai bên xác định kế hoạch lắp đặt)
(6) Hoạt động hoàn toàn tự động, không có ai làm nhiệm vụ;
(7) Không cần điều trị sinh hóa, và nhắc nhở báo động tự động để thay thế các bộ phận dễ bị tổn thương;
(8) Chi phí bảo trì thấp, vận hành dễ dàng, tiêu thụ năng lượng thấp của thiết bị và chiếm không gian nhỏ;
5: Hệ thống điều khiển
1. Tất cả các máy bơm, động cơ, hệ thống tuần hoàn và sưởi ấm có thể được điều khiển riêng và hiển thị ở trạng thái.
2. Được trang bị hộp phân phối độc lập, mạch được chia thành các khối chức năng để dễ bảo trì.
3. Thiết bị có thiết bị nối đất tốt.
4. Được trang bị chế độ thủ công và tự động, với chức năng báo động âm thanh và ánh sáng.
5. Tất cả các chức năng của máy được hiển thị trên màn hình cảm ứng.
6. Thiết bị có chức năng bảo vệ an toàn tốt. Sau mỗi quá trình làm sạch và sấy khô, khi phôi không được gỡ bỏ, máy không hoạt động.
