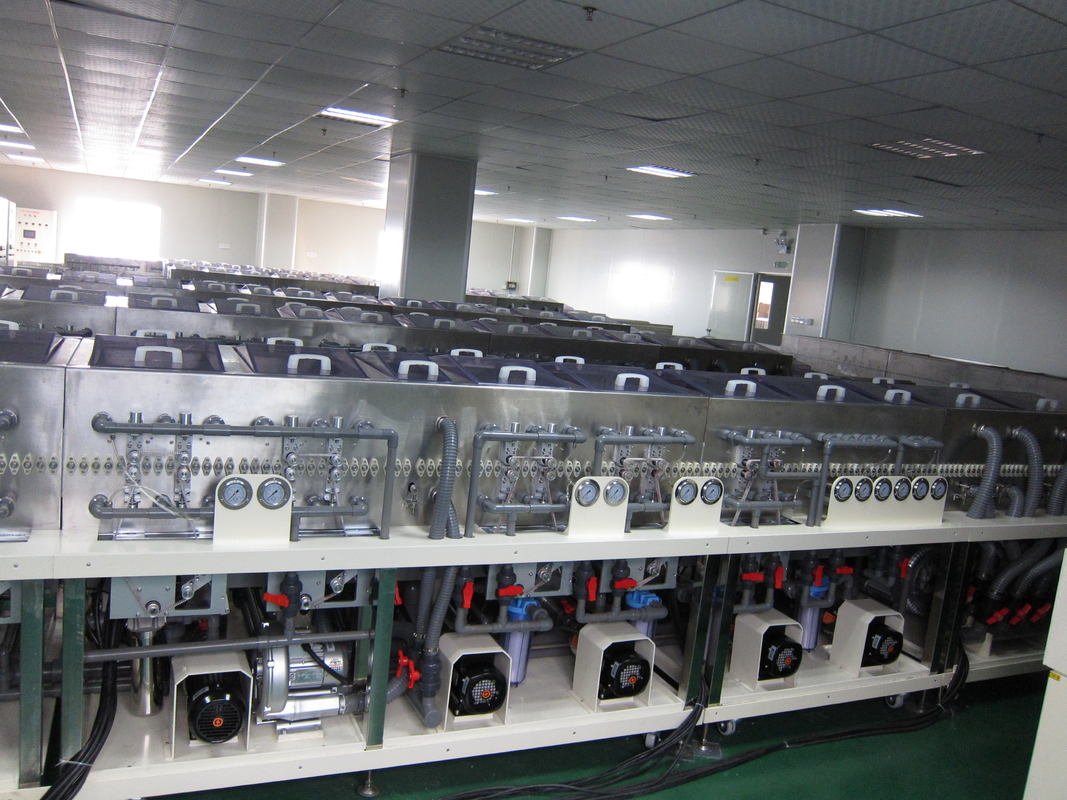

Thiết bị siêu âm công nghiệp HS-ITO500 Lớp phủ trước Máy giặt thủy tinh Công suất 35KW

CCS-ITO500 Thiết bị siêu âm công nghiệp Lớp phủ trước Máy giặt thủy tinh Công suất 35KW

Đầu tiên, tên thiết bị và kiểu máy
1.1 Tên thiết bị: Máy rửa kính phẳng
1.2 Kiểu thiết bị: Máy giặt kính mặt trước CCS-ITO500
Thứ hai, sử dụng thiết bị
2.1 Làm sạch và làm khô bề mặt kính
Thứ ba, khả năng sản xuất thiết bị (làm sạch)
3.1 Kích thước phôi: MIN: 75mmX50mm MAX: 400mmX500mm
Tốc độ truyền tải 3,2: 2,5m / phút (điều chỉnh 1 ~ 6m / phút)
Độ dày lớp nền 3,3: 0,2 ~ 2 mm

Thứ tư, tiêu chuẩn chất lượng sản xuất (làm sạch)
4.1, không có hạt nào trên 1um trên bề mặt phôi và các hạt dưới 1um nhỏ hơn 1 / cm2
4.2, không có vết bẩn, vết nước, vết trầy xước trên bề mặt kính sau khi lau chùi
4.3, không có thẻ, cán màng trong quy trình lau kính
V. Lưu lượng và thông số quy trình
Quy trình 5.1
Bộ phận nạp liệu → phun trước → cắt gió1 → rửa bàn chải con lăn 1 + 2 → cắt gió 2 → làm sạch bàn chải con lăn nước tinh khiết 1 + 2 → rửa phun áp lực trung bình → Làm sạch bằng nước rửa → rửa bằng nước DI dao cắt không khí nước → hai bộ sấy không khí nóng → bộ phận xả + thiết bị khử tĩnh
5.2 Thiết kế thiết bị: phôi từ trái sang phải
Thứ sáu, thông số thiết bị và yêu cầu kỹ thuật
6.1 Kích thước thiết bị và vật liệu
6.1.1 Kích thước thân thiết bị: (L) 7650 × (W) 1500 × (H) 1200mm chênh lệch nhỏ trong sản xuất
6.1.2 Vật liệu thân máy: Được làm bằng thép không gỉ 304 & = vật liệu 4mm.
6.1.3 Vật liệu giá đỡ: Thép vuông SUS304 vượt qua 50X50X2
6.1.4 Vật liệu bể chứa nước: Tấm nhựa PVC trong suốt / "Nam Á" & = 10
6.1.5 Bảng cửa Shell: Bảng PVC trong suốt / "Nam Á" & = 6
6.1.6 Bìa trên: Bảng PVC trong suốt "Nam Á" & = 6
6.2 Yêu cầu về năng lượng thiết bị
6.2.1 Cấp nguồn: 380VAC ± 10V / 50Hz
6.2.2 Tổng mức tiêu thụ điện của toàn bộ máy: 35KW
6.2.3 Tiêu thụ nước: 20 30L / phút (15MW trở lên nước tinh khiết)
6.2.4 Tiêu thụ không khí: 600L / phút Áp suất: 0.4Mpa
6.2.5 Tổng đường ống đầu vào: UPVC 1,
6.2.6 Tổng cống: UPVC 2
6.2.7 Ống phun: UPVC 3/4
6.3 Mô tả chung về thiết bị
6.3.1 Cấu trúc thiết bị
Máy làm sạch chủ yếu bao gồm hệ thống phun, hệ thống chải lăn, hệ thống BJ, hệ thống sấy dao không khí, hệ thống lọc tuần hoàn, hệ thống sưởi kiểm soát nhiệt độ tự động, điều khiển tự động mức chất lỏng và hệ thống nạp chất lỏng tự động, một bảng điều khiển giá đỡ và một hệ thống điều khiển.
6.4 Mô tả các thành phần chính của thiết bị

6.4.1 Phần chuyển nhượng
※ Phương pháp chuyển chất nền: đường kính chuyển con lăn và cao su φ26mm
※ Phạm vi tốc độ truyền có thể điều chỉnh: 1 ~ 6m / phút
※ Chế độ điều chỉnh tốc độ truyền: biến tần hiển thị kỹ thuật số hoặc điều chỉnh biến tần núm
※ Hiển thị tốc độ truyền lại: màn hình kỹ thuật số
Vị trí ổ đĩa: Hệ thống truyền động được cách ly với hệ thống phun nước (ổ đĩa ngoài của bể)
※ Khoảng cách trục chuyển: 30mm, bàn chải là 65mm.

6.4.2 Phần thức ăn
※ Chiều dài phần cho ăn: L = 490mm
Cấu hình ※: Hệ thống truyền động cảm biến: Động cơ CPG: 1 / 2P 3∮ 380V.
