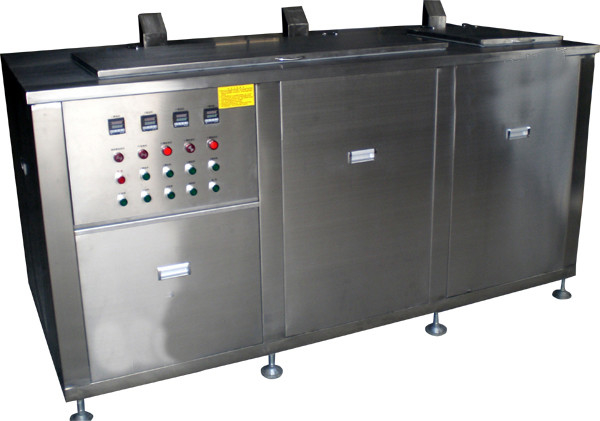

Hệ thống làm sạch tự động chính xác Linh kiện điện tử Ba khe tần số 20KHz

Hệ thống làm sạch tự động chính xác Linh kiện điện tử Ba khe tần số 20KHz

Nguyên tắc làm sạch siêu âm là gì?
Máy làm sạch siêu âm chuyển đổi tín hiệu dao động cao hơn tần số 20KHz bằng máy phát siêu âm và sau đó chuyển đổi thành năng lượng rung cơ tần số cao thông qua hiệu ứng áp điện ngược của đầu dò siêu âm (sốc) để làm sạch bức xạ âm thanh trong chất lỏng. Các phân tử chất lỏng làm sạch rung động và tạo ra nhiều lỗ nhỏ và bong bóng. Và nó hình thành và phát triển trong vùng áp suất âm dọc theo hướng truyền sóng siêu âm, và ngay lập tức đóng lại ở vùng áp suất dương để tạo ra vụ nổ áp suất cao giữa hàng ngàn bầu khí quyển, tạo thành vô số sóng xung kích siêu nhỏ tác động lên thang đo tạp chất của đường ống và đập vỡ nó. . Đây được gọi là "hiệu ứng xâm thực" trong làm sạch siêu âm. Máy làm sạch siêu âm ống đồng hoạt động dựa trên công nghệ "hiệu ứng xâm thực". Từ "hiệu ứng xâm thực", người ta đã biết rằng các lỗ và bong bóng được tạo ra bằng cách áp dụng sóng âm tần số cao (tần số siêu âm), cường độ cao vào chất lỏng. Cuối cùng, thành phần của máy làm sạch siêu âm ống đồng phải có hai thành phần cơ bản sau: máy phát siêu âm cho tín hiệu điện cao tần, điện áp cao, năng lượng cao và năng lượng điện có khả năng chuyển đổi năng lượng điện thành cơ học năng lượng (nghĩa là hiệu suất nghịch đảo áp điện) và đi qua chất lỏng. Đường ống đầu dò cường độ âm thanh cao.

Ưu điểm của máy làm sạch siêu âm cho linh kiện điện tử:

1. Làm sạch siêu âm có thể cải thiện đáng kể độ sạch của bề mặt của các bộ phận được làm sạch. Theo dữ liệu, nếu hiệu quả làm sạch siêu âm là 100%, thì đánh răng (sử dụng thuốc thử hóa học) là 90%, làm sạch bằng hơi nước (dung môi hóa học) là 35%, làm sạch áp suất dung môi là 30% và ngâm dung môi là 15% %.

2. Tốc độ làm sạch nhanh và hiệu quả công việc cao, giúp giảm đáng kể cường độ lao động của hoạt động làm sạch, đặc biệt là các bộ phận nhỏ (hoặc bộ phận) khối lượng lớn, đặc biệt thích hợp để làm sạch siêu âm. Ứng dụng của máy làm sạch siêu âm tạo điều kiện cho việc thực hiện quy trình làm sạch và quy trình. Tự động hóa liên tục. Ví dụ: Máy làm sạch siêu âm với IGBT là thành phần năng lượng chính (tần số 20-50KHZ), mạch của nó được đơn giản hóa, toàn bộ máy có độ tin cậy cao, hiệu suất có thể đạt 90%, hệ số công suất trên 0,95, âm lượng nhỏ , trọng lượng nhẹ, sức mạnh có thể điều chỉnh. Và theo dõi tần số, quét, vận hành linh hoạt, đặc biệt là công suất máy đơn có thể đạt tới hơn 5KW, điều này có ý nghĩa lớn đối với việc làm sạch siêu âm quy mô lớn.

3. Các vật phẩm hoặc bộ phận dễ vỡ không phù hợp để làm sạch với các quy trình làm sạch khác hoặc các bộ phận (hoặc bộ phận)

với một khe hẹp và lỗ hổng trong cấu trúc hình dạng, có thể được làm sạch bằng cách làm sạch siêu âm. Bể thứ nhất: bể rửa siêu âm

Lấy vị trí đầu tiên làm ví dụ, phần sau đây được giới thiệu:
1. Thân bể chính:
(1) Kích thước rãnh bên trong hiệu quả: 600 × 400 × 400L × W × H mm, chiều cao hiệu quả 400MM
(2) Thân xe tăng được làm bằng tấm thép không gỉ SUS304 2.0mm.
(3) trang bị van nước, van xả, nước thải vào tổng cống;
(4) Môi trường làm sạch: nước đô thị + bột tẩy dầu mỡ
2. Hệ thống siêu âm:
(1) Tần số siêu âm: 40KHZ;
(2) Công suất siêu âm: 1200W
. tấm sốc Bề mặt được mạ crom cứng cho độ bền.
3. Hệ thống sưởi:
(1) Làm nóng bằng ống sưởi, được lắp đặt ở bên cạnh thân bể,
(2) Công suất sưởi 4KW.
(3) Thương hiệu bộ điều khiển nhiệt độ áp dụng nhãn hiệu Omron và chế độ hiển thị: màn hình kỹ thuật số.
