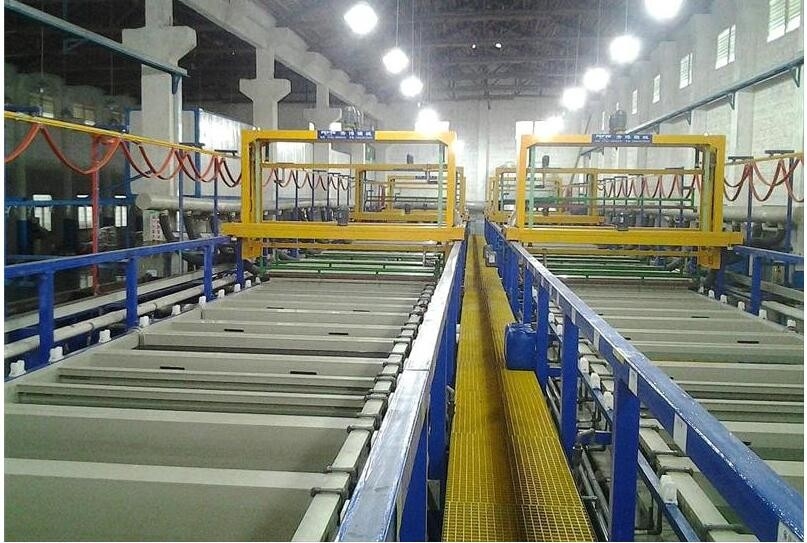

Thiết bị anod hóa thương mại đa cánh tay Bán tự động tiêu thụ điện năng thấp

Thiết bị anod hóa đa cánh tay bán tự động Tiêu thụ điện năng thấp

Giới thiệu về thiết bị xả của thiết bị anod hóa đa cánh tay:
Nguyên lý thanh lọc: Việc lựa chọn thiết bị lọc khí thải được xác định theo tính chất của khí thải, khối lượng xử lý và yêu cầu xử lý. Để đảm bảo phát thải ô nhiễm khí thải, mục tiêu của chúng tôi là thiết lập một quy trình sản xuất sạch vô hại. Thiết bị nên được tối ưu hóa và kết hợp để tạo thành một dòng quy trình với hiệu quả cao, chi phí thấp và tiêu thụ năng lượng thấp.

Nguyên lý làm việc của thiết bị xử lý khí thải là tách các chất ô nhiễm trong khí và chuyển chúng thành các chất vô hại để đạt được mục đích làm sạch khí. Nó thuộc loại ngược dòng tiếp xúc vi sai, và việc đóng gói trong thân tháp là điều kiện cơ bản cho tiếp xúc hai pha khí-lỏng. Nó cung cấp một khu vực đủ lớn để ngăn chặn dòng khí và chất lỏng quá mức. Chất thải hấp thụ là phương tiện chính để xử lý khí thải. Bản chất và tiến độ của nó được lựa chọn theo tính chất của khí thải khác nhau. Mức tiêu thụ khí đơn vị được xác định bằng cách tính tỷ lệ của dòng ma sát của chất hấp thụ với khí trơ. Khí thải được hút bởi ống dẫn khí và đi qua các phế liệu đóng gói từ dưới lên trên. Chất hấp thụ tuần hoàn đi qua bộ phân phối chất lỏng từ đỉnh tháp, được phun đều vào phế liệu đóng gói, chảy xuống bề mặt của phế liệu đóng gói và đi vào bể chứa nước tuần hoàn. Do bản nháp và chất hấp thụ giảm dần không tiếp xúc với bao bì, nên tính lưu động của dòng khí tăng dần ngày càng thấp hơn và yêu cầu xả được đạt đến đỉnh cột.

Thứ hai, thành phần cơ bản của tháp thanh lọc:
1. Ống xả và ống dẫn khí;
2, thân tháp;
3. Thiết bị làm sạch phun;
4. Hệ thống điều khiển;

Thứ ba, các yêu cầu cấu hình chính của thiết bị:
1, việc sử dụng các tham số: AC220V / ba pha bốn dây / 60HZ, công suất ≥ 27KW.
2. Thân tháp:
Kích thước của thân tháp là 00 2200 × 4500mm.
Làm bằng tấm PP dày 10 mm, không biến dạng, không rò rỉ, chống ăn mòn tốt và ngoại hình đẹp.

• Tầng đầu tiên được trang bị một bể chứa nước để phun.
• Cổng xả đờm được cung cấp một cổng phát hiện để phát hiện chất lượng xử lý khí.
• Bên trong tòa tháp được lấp đầy bằng một quả bóng khí thải, và quả bóng được làm đầy với độ dày từ 300 mm trở lên.

3. Vòi phun nước:
Ống: Ống phun Ống nhựa PVC 1 ", ống phun Ống nhựa PVC 2".
Vòi phun: Vòi xoắn ốc POM, có lưu lượng lớn, dễ thay thế và v.v.
Bơm phun: bơm ly tâm hóa học, công suất: 5HP.

4. Phần điều khiển:
Box Hộp điều khiển được làm bằng tấm uốn δ2.0mm, và bề mặt được phun và xử lý, rất đẹp và hào phóng.
Các nút khởi động và dừng của mỗi tải, cài đặt báo động âm thanh và ánh sáng phải gọn gàng và dễ vận hành.
Với thiết bị bảo vệ quá nhiệt và quá dòng và thiết bị báo động tự động.
Box Hộp điều khiển bị khóa để ngăn nhân viên trái phép mở hộp điều khiển theo ý muốn.

5, đường ống bơm:
Máy hút mùi được thiết kế theo yêu cầu của quy trình, tất cả đều được kết nối với ống chính xả bằng ống cứng; ống chính của ống xả giữ giao diện và quạt hút bên ngoài được lắp đặt để đảm bảo nồng độ khí thải và lưu lượng khí thải đạt tới mức tiêu thụ khí thải ô nhiễm GB21900-2008. ống xả không dưới 15 mét. Thiết kế một phương pháp lắp đặt hợp lý để đảm bảo việc lắp đặt ống xả là chắc chắn, đáng tin cậy và an toàn. Ống thông gió được làm bằng tấm PP 6 mm, không bị biến dạng, có độ bền cao, chống ăn mòn tốt và không rò rỉ. Ống xả được cung cấp một cổng xả chất lỏng ở điểm thấp nhất của đầu cuối và ống được nối với ống xả nước thải toàn diện gốc axit.

Ống xả được đặt ở đầu dây chuyền sản xuất. Thiết kế hợp lý và hợp lý. Vị trí, kích thước, ống nhánh và ống chính của lỗ thông hơi được bố trí gọn gàng, đẹp mắt và hài hòa. Nó có tác dụng thông gió tốt để đảm bảo khí thải thoát ra kịp thời và hoàn toàn thoát ra khỏi bể.

Đối với đường ống dài, tổn thất áp suất của ống thông gió là rất lớn, dẫn đến việc trích khí ở cuối lưới kém. Để làm cho các bản nháp của dây chuyền sản xuất về cơ bản giống nhau, cần phải có bố trí ống dẫn hiệu quả, và được cung cấp trên mỗi ống nhánh hút. Thiết bị điều chỉnh âm lượng không khí có thể điều chỉnh lượng không khí cạn kiệt theo ý muốn để đảm bảo hiệu quả xả của toàn bộ dây chuyền sản xuất.
Tổng chiều dài của ống xả là mm900mm.
Khung cố định ống xả sử dụng thép góc mạ kẽm 40 * 40 * 4.0mm và bề mặt được phun nhựa epoxy.
