Nhà máy Anodising Nhôm kín Ba pha Bốn dây 60HZ 2200 × 4500mm Có bể chứa nước

Nhà máy Anodising Nhôm kín Ba pha Bốn dây 60HZ 2200 × 4500mm Có bể chứa nước

Yêu cầu cấu hình chính của thiết bị:

1, việc sử dụng các tham số: AC220V / ba pha bốn dây / 60HZ, công suất ≥ 27KW.

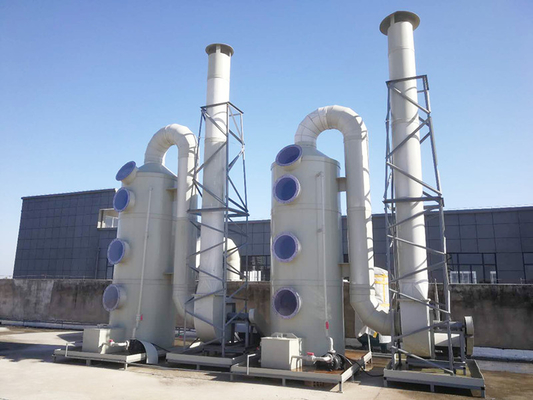

2. Thân tháp:
Kích thước của thân tháp là 00 2200 × 4500mm.
Làm bằng tấm PP dày 10 mm, không biến dạng, không rò rỉ, chống ăn mòn tốt và ngoại hình đẹp.
Tầng đầu tiên được trang bị một bể chứa nước để phun.
Cổng xả đờm được cung cấp một cổng phát hiện để phát hiện chất lượng xử lý khí.
Bên trong tòa tháp được lấp đầy bằng một quả bóng khí thải, và quả bóng được lấp đầy với độ dày từ 300 mm trở lên.

3. Vòi phun nước:
Ống: Ống phun Ống nhựa PVC 1 ", ống phun Ống nhựa PVC 2".
Vòi phun: Vòi xoắn ốc POM, có lưu lượng lớn, dễ thay thế và v.v.
Bơm phun: bơm ly tâm hóa học, công suất: 5HP.

4. Phần điều khiển:
Box Hộp điều khiển được làm bằng tấm uốn δ2.0mm, và bề mặt được phun và xử lý, rất đẹp và hào phóng.
Các nút khởi động và dừng của mỗi tải, cài đặt báo động âm thanh và ánh sáng phải gọn gàng và dễ vận hành.
Với thiết bị bảo vệ quá nhiệt và quá dòng và thiết bị báo động tự động.
Box Hộp điều khiển bị khóa để ngăn nhân viên trái phép mở hộp điều khiển theo ý muốn.

5, đường ống bơm:
Máy hút mùi được thiết kế theo yêu cầu của quy trình, tất cả đều được kết nối với ống chính xả bằng ống cứng; ống chính của ống xả giữ giao diện và quạt hút bên ngoài được lắp đặt để đảm bảo nồng độ khí thải và lượng khí thải đạt tới mức tiêu thụ khí thải ô nhiễm GB21900-2008 ống xả không dưới 15 mét. Thiết kế một phương pháp lắp đặt hợp lý để đảm bảo việc lắp đặt ống xả là chắc chắn, đáng tin cậy và an toàn. Ống thông gió được làm bằng tấm PP 6 mm, không bị biến dạng, có độ bền cao, chống ăn mòn tốt và không rò rỉ. Ống xả được cung cấp một cổng xả chất lỏng ở điểm thấp nhất của đầu cuối và ống được nối với ống xả nước thải toàn diện gốc axit.

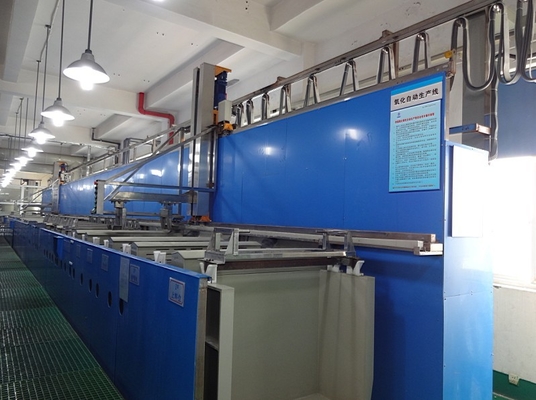

Ống xả được đặt ở đầu dây chuyền sản xuất. Thiết kế hợp lý và hợp lý. Vị trí, kích thước, ống nhánh và ống chính của lỗ thông hơi được bố trí gọn gàng, đẹp mắt và hài hòa. Nó có tác dụng thông gió tốt để đảm bảo khí thải thoát ra kịp thời và hoàn toàn thoát ra khỏi bể.

Đối với đường ống dài, tổn thất áp suất của ống thông gió là rất lớn, dẫn đến việc trích khí ở cuối lưới kém. Để làm cho các bản nháp của dây chuyền sản xuất về cơ bản giống nhau, cần phải có bố trí ống dẫn hiệu quả, và được cung cấp trên mỗi ống nhánh hút. Thiết bị điều chỉnh âm lượng không khí có thể điều chỉnh lượng không khí cạn kiệt theo ý muốn để đảm bảo hiệu quả xả của toàn bộ dây chuyền sản xuất.
Tổng chiều dài của ống xả là mm900mm.
Khung cố định ống xả sử dụng thép góc mạ kẽm 40 * 40 * 4.0mm và bề mặt được phun nhựa epoxy.

6, quạt hút:
Sử dụng quạt ly tâm Quảng Châu Wantong khôn FRP, công suất 60hp, thể tích không khí: 56000M3 / H.
