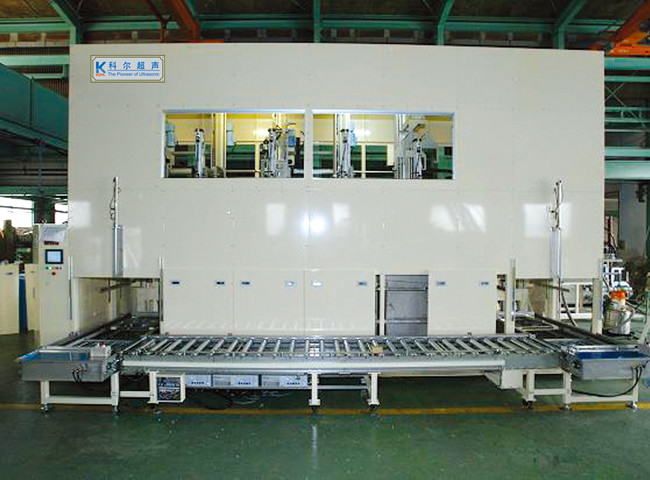

Thiết bị giặt khô tùy chỉnh, máy giặt khô điện với tấm rung

Thiết bị giặt khô tùy chỉnh, máy giặt khô điện với tấm rung

cấu trúc thiết bị
Hệ thống làm sạch chủ yếu bao gồm máy phát siêu âm, đầu dò siêu âm, bể làm sạch, hệ thống sấy chân không, bể thu hồi chưng cất, hệ thống lọc tuần hoàn, hệ thống tách nước, hệ thống sưởi kiểm soát nhiệt độ tự động, vị trí và khung, hệ thống cấp và xả, loại ánh sáng Multi- tay thao tác, hệ thống khai thác, bao vây đầy đủ, cửa sổ quan sát và hệ thống điều khiển.

Mô tả thiết bị
Máy làm sạch là một thiết bị làm sạch tự động. Quá trình làm sạch được điều khiển bởi bộ điều khiển logic khả trình (PLC). Bốn bể làm sạch siêu âm liên tiếp làm bằng thép không gỉ chất lượng cao nhập khẩu 316L, làm sạch siêu âm khử khí hydro và làm sạch hơi nước liên tục. Làm sạch hệ thống. Người vận hành đặt giỏ làm sạch với phôi ở đầu ngoài của chuỗi cấp liệu và vận chuyển, nghĩa là, đầu tải và dỡ tải, cửa khí nén của đầu vào và đầu ra được tự động mở ra, và dây chuyền nạp và vận chuyển sẽ tự động gửi làm sạch giỏ đến đầu bên trong, nghĩa là trạm tải và dỡ hàng.

Đồng thời, cửa khí nén của đầu vào và đầu ra được tự động đóng lại và robot đa cánh tay sẽ gửi giỏ làm sạch đến bể rửa siêu âm để làm sạch sơ bộ, sau đó lần lượt gửi giỏ làm sạch đến từng bước của quy trình, và phôi được xử lý làm sạch nhiều giai đoạn và sấy chân không. Sau đó, bộ điều khiển đa cánh tay đưa giỏ làm sạch vào đầu bên trong của chuỗi băng tải nạp và xả, nghĩa là trạm nạp và dỡ, và cửa khí nén của các cổng đầu vào và đầu ra được tự động mở ra, cho ăn và vận chuyển chuỗi tự động gửi giỏ làm sạch đến đầu ngoài, nghĩa là đầu cuối tải và dỡ. Cửa khí nén của đầu vào và đầu ra được tự động đóng lại, người vận hành lấy giỏ làm sạch từ đầu nạp và dỡ, sau đó lấy phôi đã được làm sạch ra khỏi giỏ làm sạch để hoàn tất quy trình làm sạch.

1: Làm sạch siêu âm (bể thứ nhất):
Kích thước hiệu quả của rãnh bên trong: khoảng 500 × 400 × 400mm

Cấu trúc của thân bể: Chất liệu của thân bể được làm bằng thép không gỉ nhập khẩu chất lượng cao SUS316L và thép không gỉ. Đáy bể được cung cấp một van xả, và đáy được trang bị một tấm rung siêu âm loại đầu vào. Mặt dưới của tấm sốc được cung cấp với lưới lọc bằng thép không gỉ có thể tháo rời, máy đo mức chất lỏng bằng thép không gỉ bên ngoài, hệ thống báo động mức chất lỏng tự động và cổng tràn ở phía sau. Thiết kế rãnh chữ V cho từng khe. Nó được trang bị một cổng xỉ mặt bích để dễ dàng làm sạch các tạp chất dư thừa. Nó được trang bị một hệ thống tuần hoàn để giữ cho dung môi được lưu thông đều.

Hệ thống siêu âm: Nó bao gồm máy phát siêu âm, đầu dò, cáp và như vậy.

Máy phát siêu âm: Máy phát siêu âm thông qua Chengchengshan tự phát triển và có tuổi thọ cao. Với bảo vệ quá tải, tự động theo dõi tần số mức chất lỏng, quét kỹ thuật số đầy đủ và các chức năng khác. Hiệu suất chuyển đổi năng lượng có thể đạt tới hơn 95% và sản lượng điện ổn định và đáng tin cậy.

Đầu dò:

1. Công suất đầu dò: 50W / cái; tần số đầu dò: 28KHz.
2. Thông qua đầu dò wafer "Bundo" được nhập khẩu từ Nhật Bản;
3. Giới thiệu quá trình liên kết đầu dò: Bề mặt liên kết của đầu dò được phun cát trước khi liên kết, và sau đó vít được trồng bằng máy gieo hạt; do đó đầu dò được dán bằng chất kết dính đặc biệt khi liên kết. Sau đó, nó được siết chặt bằng ốc vít để đảm bảo hiệu quả rằng đầu dò không bị rơi trong thời gian dài hoạt động.

Cáp: Tín hiệu điện tần số cao của máy phát siêu âm được truyền đến đầu dò siêu âm thông qua cáp. (Chiều dài cáp có thể được điều chỉnh theo tình hình thực tế).
Nhiệt độ làm việc: 50 ~ 80 ° C (có thể được điều chỉnh theo điều kiện thực tế).

Hệ thống lọc tuần hoàn: Nó bao gồm bơm chống cháy nổ, đồng hồ đo áp suất và bộ lọc túi bằng thép không gỉ. Chất lỏng làm sạch đi qua (bể chứa → phân vùng Y → bơm → bộ lọc → ống thép không gỉ / van bi → bể làm sạch → bể chứa) để tạo thành tự lưu thông và các tạp chất trong chất lỏng làm sạch được lọc ra.

Bơm lưu lượng và cường độ nâng của bơm tuần hoàn đảm bảo rằng bụi lơ lửng trong dung dịch tẩy rửa được lấy đi và độ chính xác của lọc là 10 μm (có thể được điều chỉnh theo các điều kiện cụ thể).

Hệ thống điều khiển hệ thống sưởi: đo nhiệt độ cặp nhiệt điện, bộ điều khiển nhiệt độ hiển thị kỹ thuật số, phạm vi điều khiển nhiệt độ: nhiệt độ phòng 1 ~ 100 ° C có thể điều chỉnh, có thể được khóa.
Hệ thống bảo vệ mức thấp: Khi mức chất lỏng của bể làm sạch thấp hơn giá trị cài đặt, điều khiển mức chất lỏng kiểu phao chạm vào công tắc phao, báo hiệu và cắt nhiệt độ của bể và nguồn điện của bơm.

Dung dịch làm sạch: chất rửa hydrocarbon.

Các yêu cầu kỹ thuật khác: thân bể được phủ bông cách nhiệt, và miệng xỉ, cổng tràn và cổng thoát nước được cung cấp.
