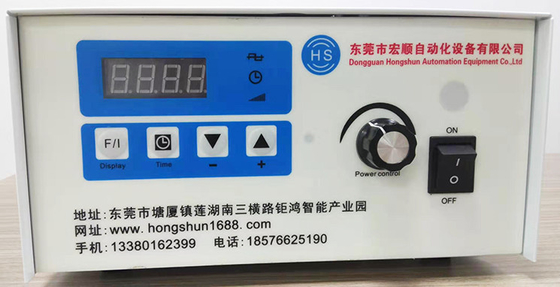

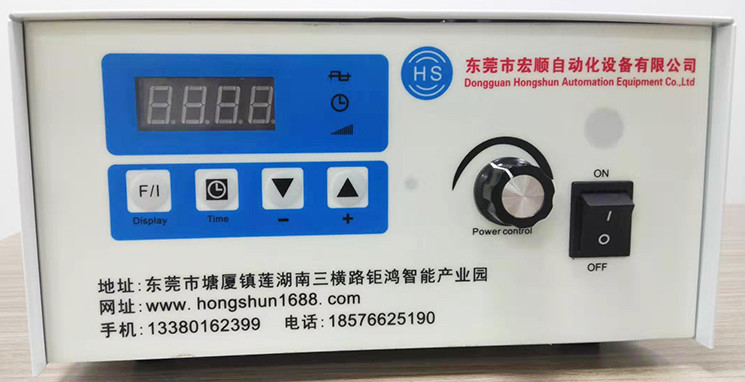

Máy phát điện siêu âm tự động Hiển thị kỹ thuật số Hiển thị chìm không độc hại

Máy phát điện siêu âm tự động Hiển thị kỹ thuật số Hiển thị chìm không độc hại

^{Phân loại máy phát siêu âm:
Bộ khuếch đại Class A, Class B và Class C thông thường hoạt động trên các thiết bị hoạt động (như bóng bán dẫn để thảo luận) như các nguồn hiện tại. Trong các bộ khuếch đại này, bóng bán dẫn hoạt động trong vùng hoạt động của đặc tính volt-ampere.}

^{Dòng collector được điều khiển bởi tín hiệu kích thích cơ sở và điện áp collector là một phần của sóng hình sin hoặc sóng hình sin. Do đó, bộ thu có dòng điện và điện áp lớn cùng một lúc trong một tuần của tín hiệu. Để tiêu thụ một lượng điện năng đáng kể, đây là lý do chính cho hiệu quả chuyển đổi năng lượng hạn chế của các bộ khuếch đại thông thường. Bộ khuếch đại chế độ chuyển đổi đã cách mạng hóa hiệu quả của bộ khuếch đại bằng cách sử dụng các thiết bị hoạt động như công tắc bật / tắt.}

^{Các bóng bán dẫn hoạt động trong vùng bão hòa hoặc cắt của đường cong đặc trưng volt-ampere. Khi bóng bán dẫn được cấp năng lượng để bật, nó sẽ đi vào vùng bão hòa và khi tắt, nó sẽ đi vào vùng bị cắt. Do điện áp bão hòa bóng bán dẫn giảm xuống thấp, mức tiêu thụ năng lượng của bộ thu được giảm thiểu, cải thiện hiệu suất chuyển đổi năng lượng của bộ khuếch đại.}

^{Nói chung trong điều kiện bóng bán dẫn lý tưởng (điện áp bão hòa giảm bằng 0, điện trở bão hòa bằng không. Điện trở ngắt là vô hạn, thời gian chuyển mạch bằng 0), bộ khuếch đại Class D hoạt động ở chế độ chuyển mạch, hiệu suất lý thuyết là 100%, hiệu suất thực tế lên đến Hơn 90. Bộ khuếch đại loại A thông thường chỉ có hiệu suất 50% và hiệu suất Loại B là 78,5%. Có thể thấy rằng bộ khuếch đại công suất chế độ chuyển đổi có ý nghĩa thực tế đáng kể trong ứng dụng siêu âm công suất.}

^{Hầu hết các máy phát siêu âm trong sử dụng thực tế là bộ khuếch đại loại b, loại c, hầu hết là loại c và một số thiết kế đặc biệt là loại b.}

^{Bộ khuếch đại công suất loại D
Bộ khuếch đại công suất loại D kéo đẩy được thể hiện trong Hình 1.35. Tín hiệu kích thích đầu vào sẽ tắt ống khác khi một ống được bật và thời gian bật tắt chiếm nửa chu kỳ AC. Có hai cấu hình cho bộ khuếch đại này, một là bộ khuếch đại chuyển đổi điện áp, Hình 1, 35 (a); cái còn lại là bộ khuếch đại chuyển mạch hiện tại (Hình 1.35 (b)). Trong cấu hình công tắc điện áp, bóng bán dẫn hoạt động như một công tắc điện áp, điện áp collector là một sóng vuông và mạch điều chỉnh loạt chỉ vượt qua dòng cơ bản. Do đó, điện áp đầu ra là thành phần cơ bản của điện áp collector và dòng collector là một nửa sóng hình sin. Trong cấu hình công tắc hiện tại, bóng bán dẫn hoạt động như một công tắc hiện tại. Cuộn cảm L, duy trì dòng cấp DC không đổi, dòng collector là sóng vuông và điện áp collector bằng nửa sóng sin.}
